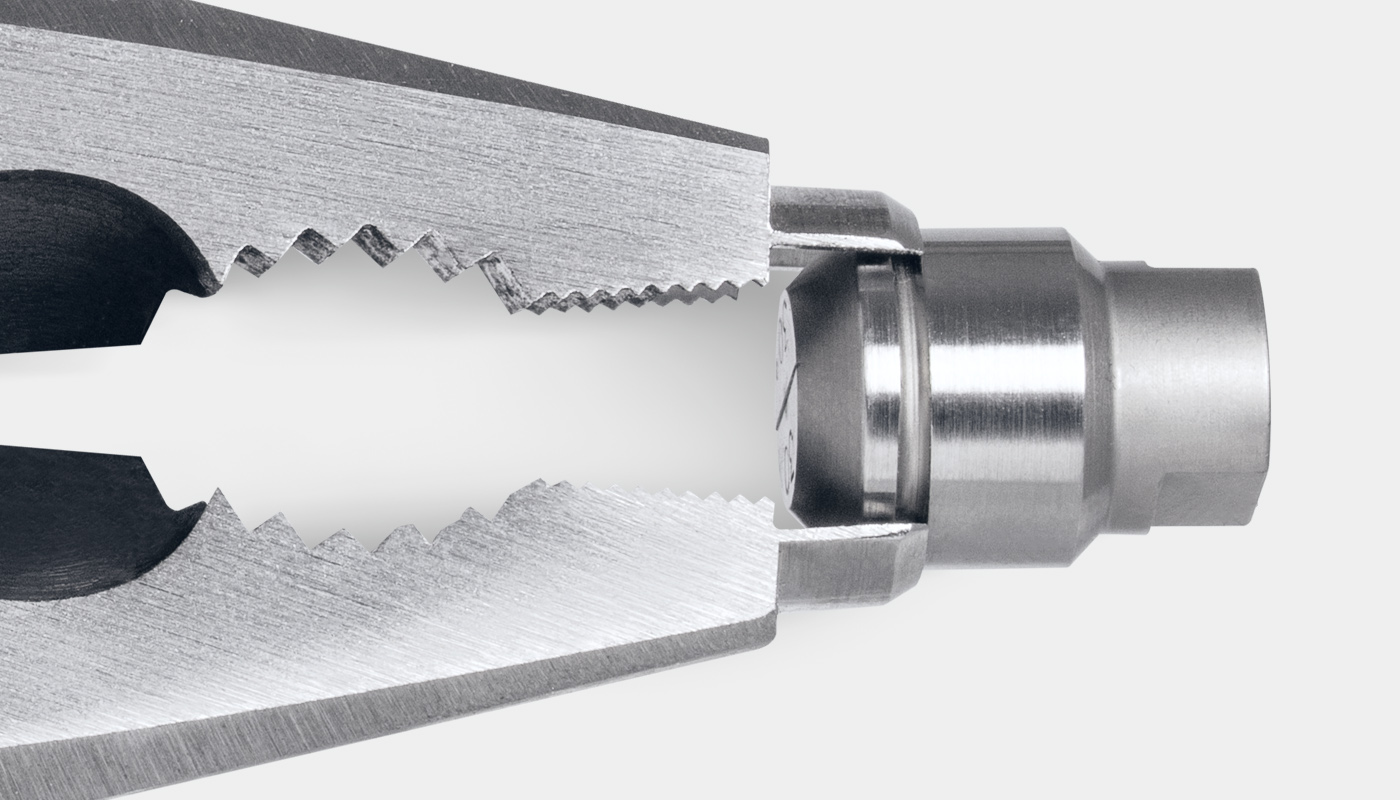

Die kompakte Modellreihe 600 basiert auf einem universellen Düsenkörper, egal welche Düsencharakteristik Sie benötigen – Rund-, Flachstrahl oder Blindstopfen.

Das äußerst kompakte Design wurde für einen minimalem Platzbedarf entworfen und ist für Drücke bis zu 3000 bar ausgelegt – auch für kleinste Durchsatzleistungen.

SCHMIDT EHS-Modellreihe 600. EIN universelles Düsendesign –
DREI Kombinationsmöglichkeiten – VIELE kundenspezifische Anschlusskörper.

Durchdacht. Universeller Düsenkörper für Rund-, Flachstrahl, Blindstopfen.
Kompakt. Maximale Einsatzvielfalt bei minimalem Platzbedarf.
Sicher. Ausgelegt für Drücke von bis zu 3000 bar.
Exakt. Kleinste Durchsatzleistungen realisierbar.
Passend. Abgestimmt auf die kundenspezifische Anwendung.

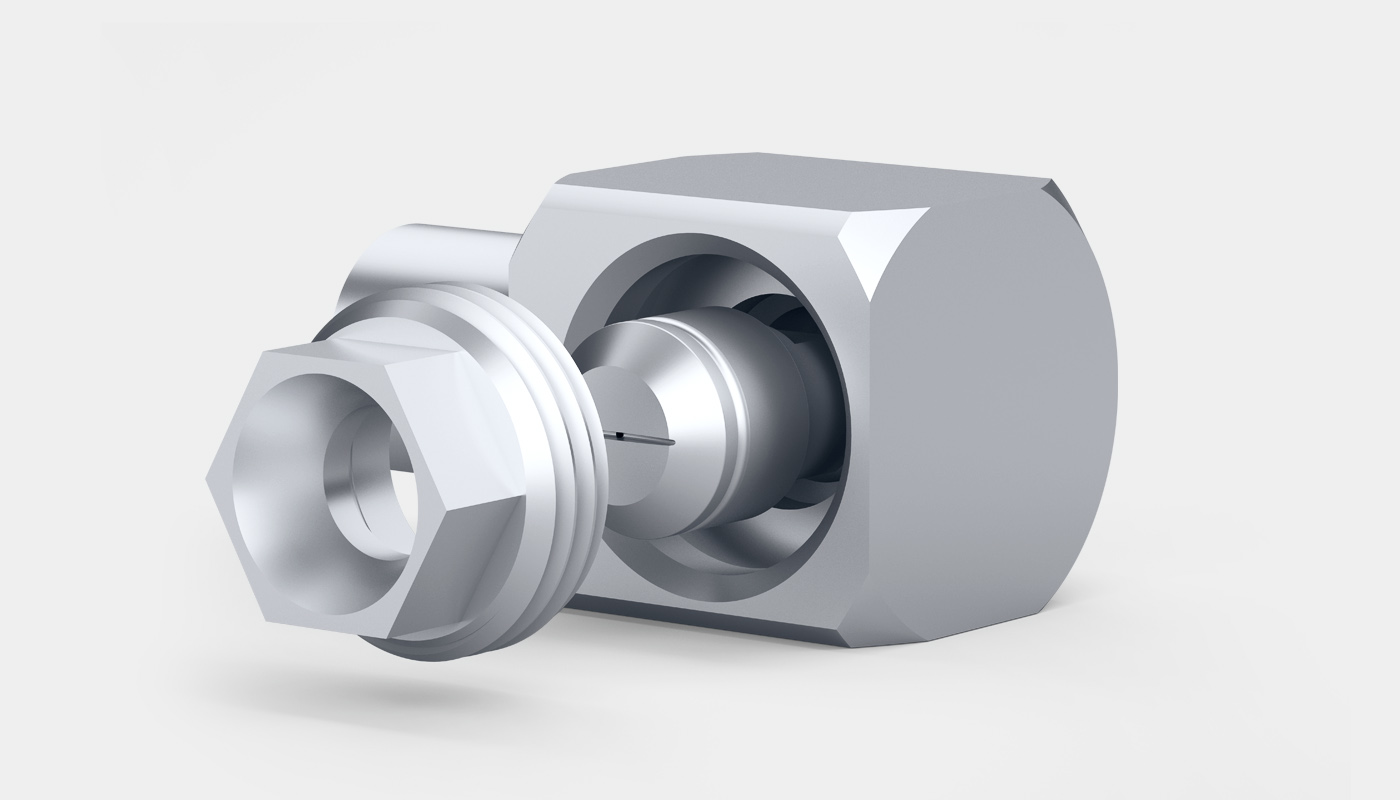

Innovativ. Optional mit Individuellem Anschlusskörper (RWC Connector)..
Original. Made in Germany by SCHMIDT EHS.

Die Modellreihe 600 ermöglicht – dank ihres umfangreichen Sortiments – den Einsatz für eine Vielzahl von Anwendungen mit Druckverhältnissen bis zu 3000 bar. Standardmäßig verarbeiten wir rostfreie, vakuumgehärtete Edelstähle. Unsere leistungsfähige Fertigungstechnik und die modernen Prüf- und Messeinrichtungen garantieren einen gleichbleibend hohen Qualitätsstandard der SCHMIDT EHS-Produkte.

Downloads

ISO 9001:2015

EINE Geometrie – DREI unterschiedliche Varianten

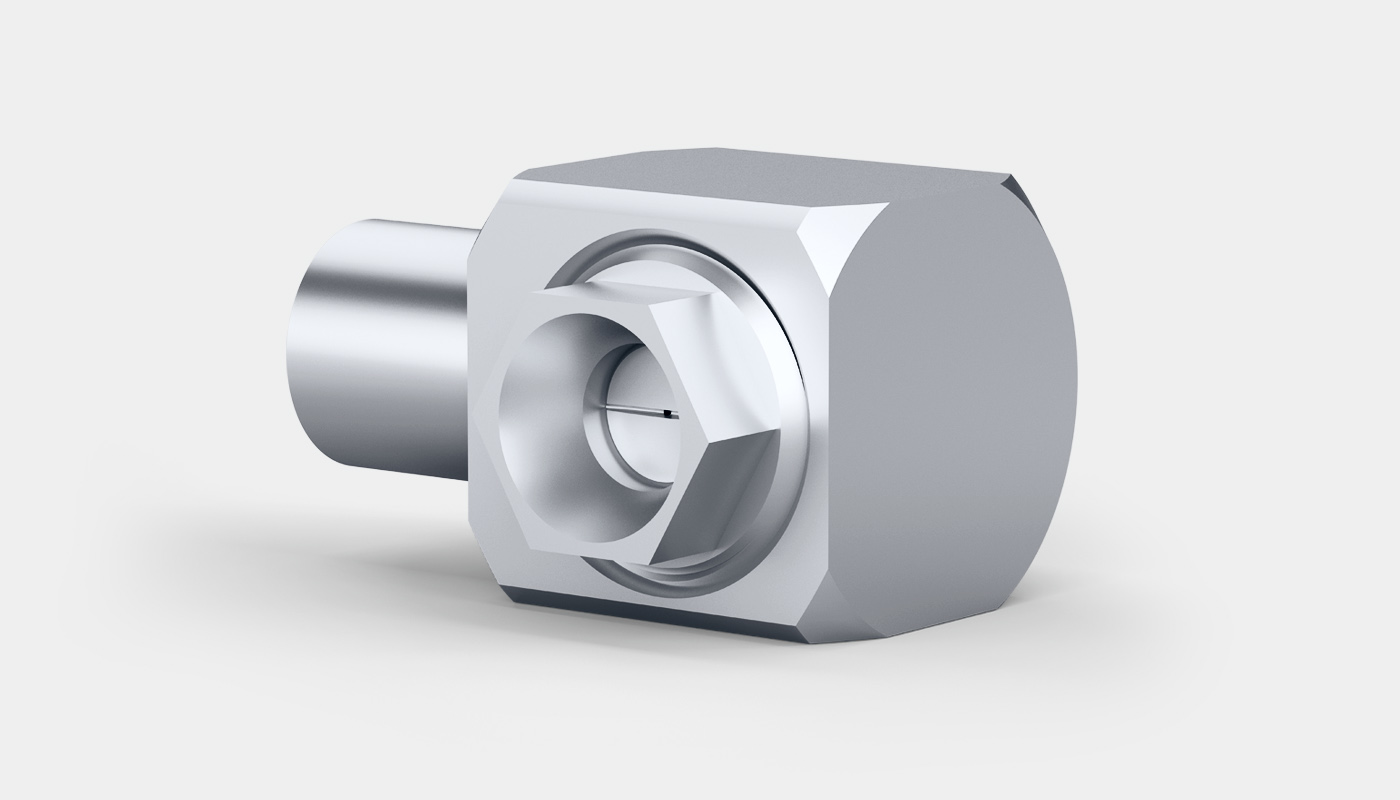

**Rundstrahldüse RS 600**
**Baugröße:** Ø 8,8/Ø 11 │ Länge: 15 [mm]
**Werkstoff:** Edelstahl, gehärtet
**Bohrungsgrößen:** Ø 0,2 – Ø 2,0 [mm]
**Druckbereich:** 3000 [bar]

**Flachstrahldüse FS 600**
**Baugröße:** Ø 8,8/Ø 11 │ Länge: 15 [mm]
**Werkstoff:** Edelstahl, gehärtet
**Bohrungsgrößen:** Ø 0,2 – Ø 2,0 [mm]
**Sprühwinkel:** 6° – 60°
**Druckbereich:** 3000 [bar]

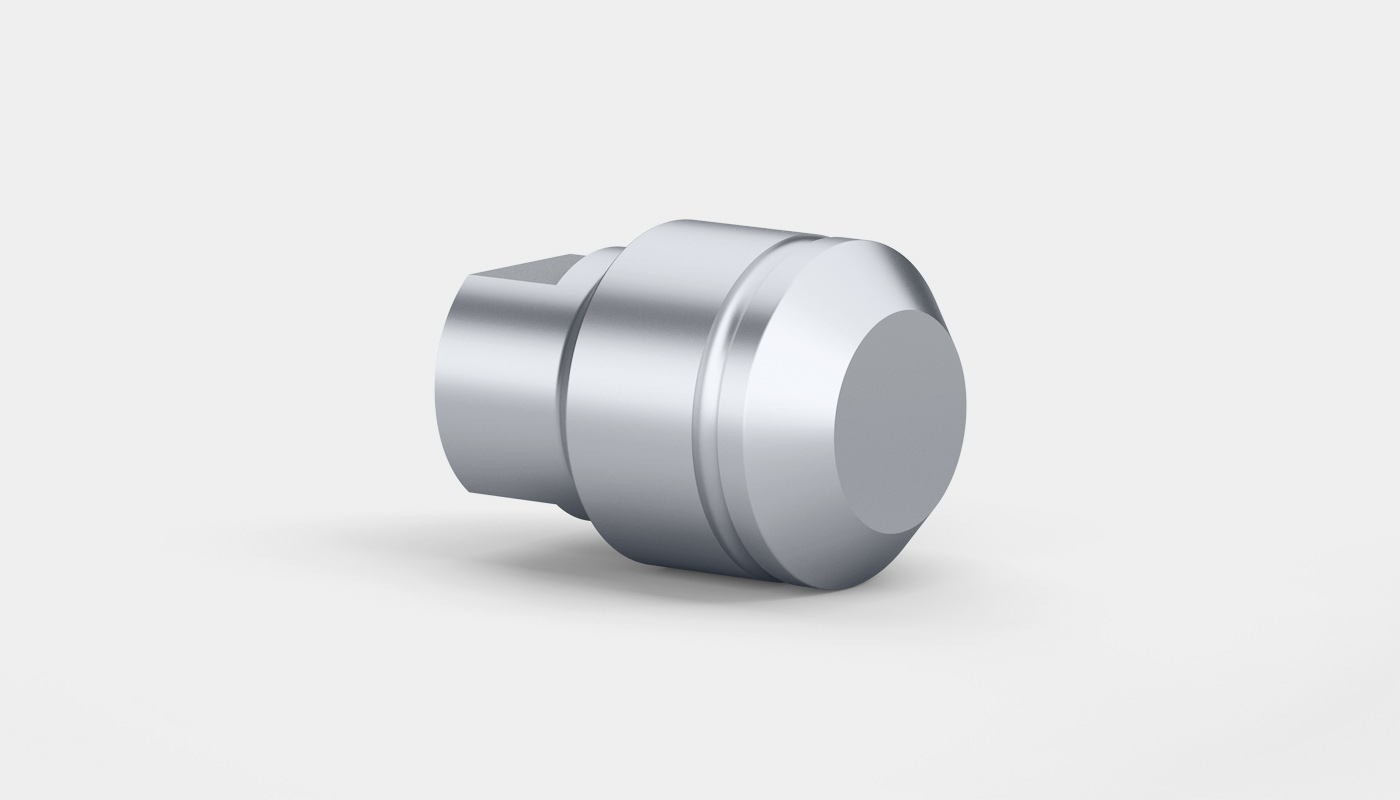

**Blindstopfen BS 600**
**Baugröße:** Ø 8,8/Ø 11 │ Länge: 15 [mm]
**Werkstoff:** Edelstahl, gehärtet
**Druckbereich:** 3000 [bar]

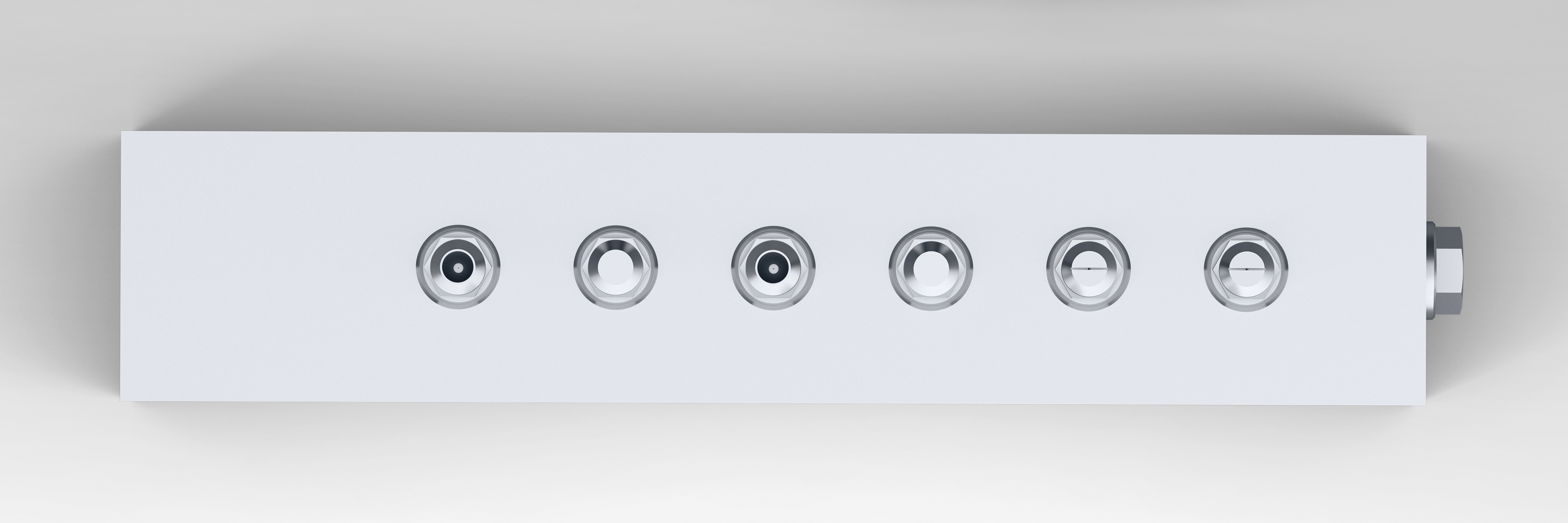

„Manifold“-Prinzip

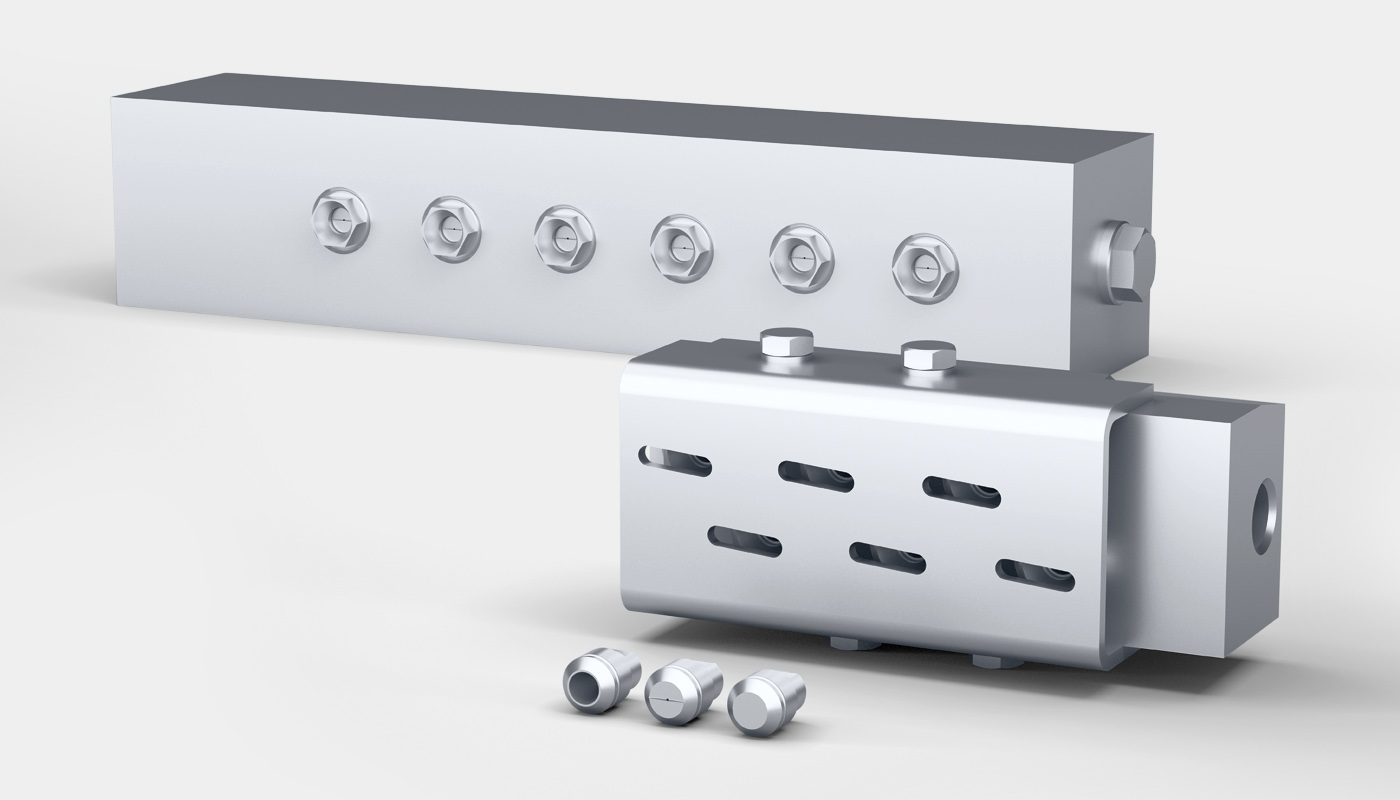

Sprühanwendungen verlangen oftmals den Einsatz mehrerer in Reihe geschalteter Druckdüsen, um das gewünschte Ergebnis zu erzielen. Um dies zu erreichen, müssen die Düsen in definierten Abständen verbaut und in der Regel einzeln – sowie aufeinander abgestimmt – versorgt werden. Derartige Konstruktionen machen Wartungs- und Reinigungsarbeiten zeitaufwendig und fehleranfällig.

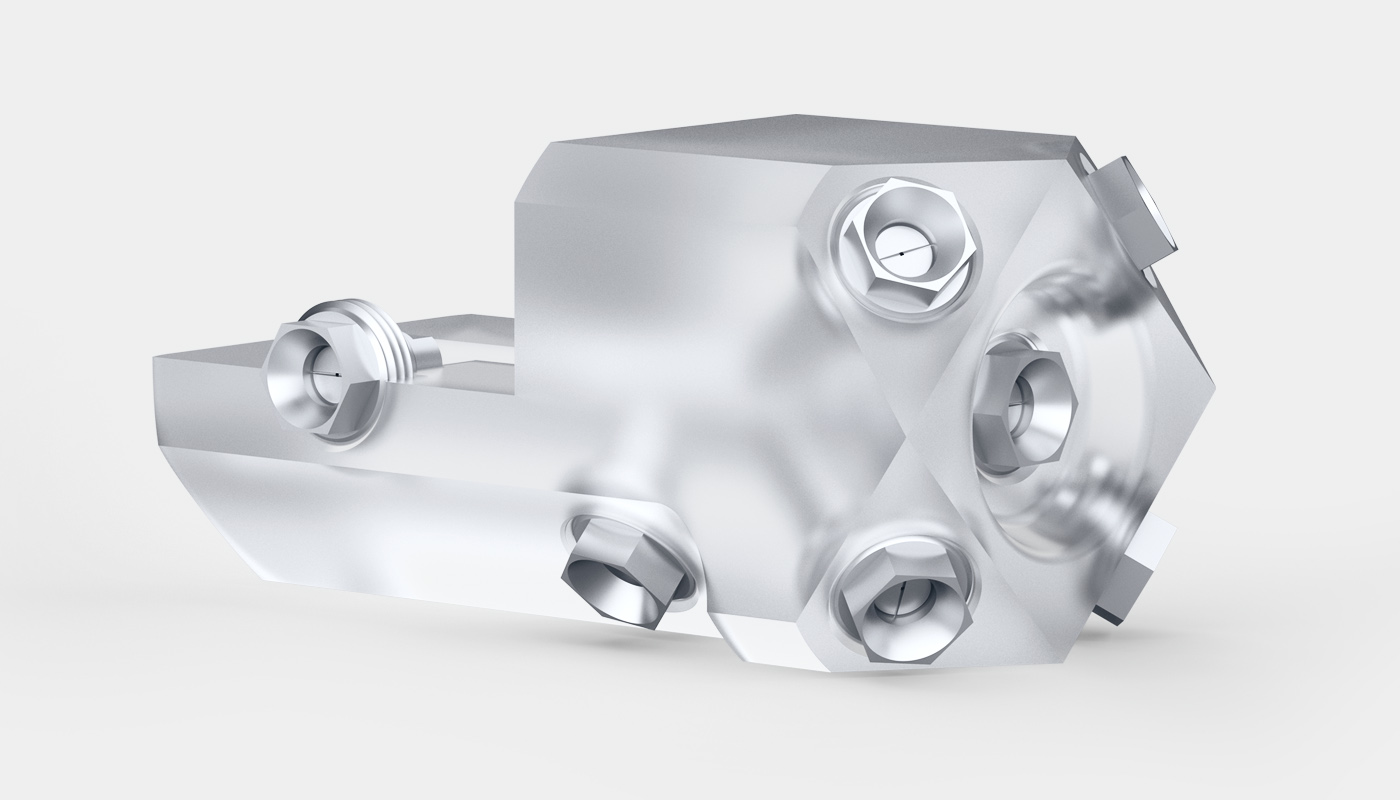

Ein Schnitt durch einen individuellen Anschlusskörper aus Plexiglas verdeutlicht die Versorgung der einzelnen Düsen mit nur einer Versorgungsleitung. Die Verteilung innerhalb des Anschlusskörpers wird je nach Anwendungsfall individuell konzipiert. Reproduzierbare Ergebnisse garantiert.

Zubehör für die Modellbaureihe 600

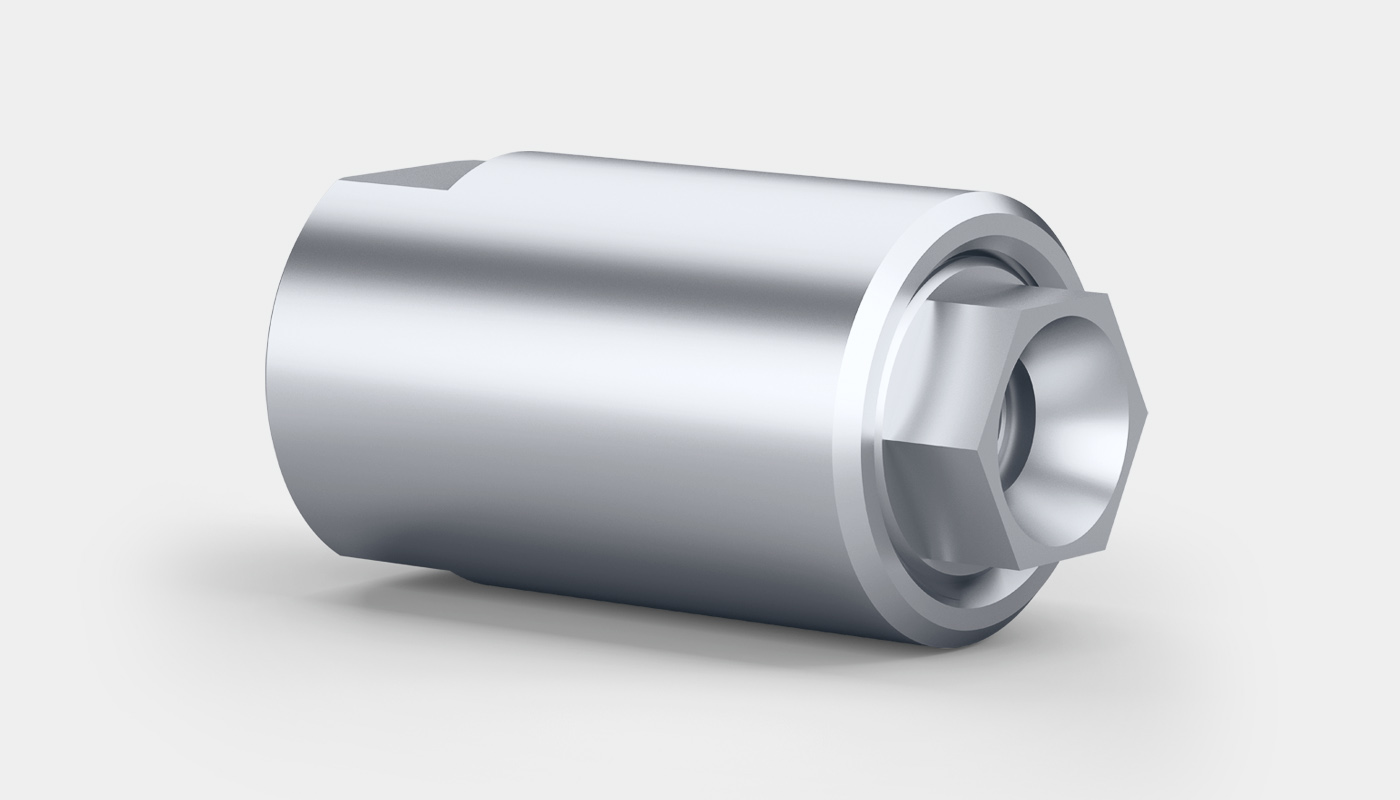

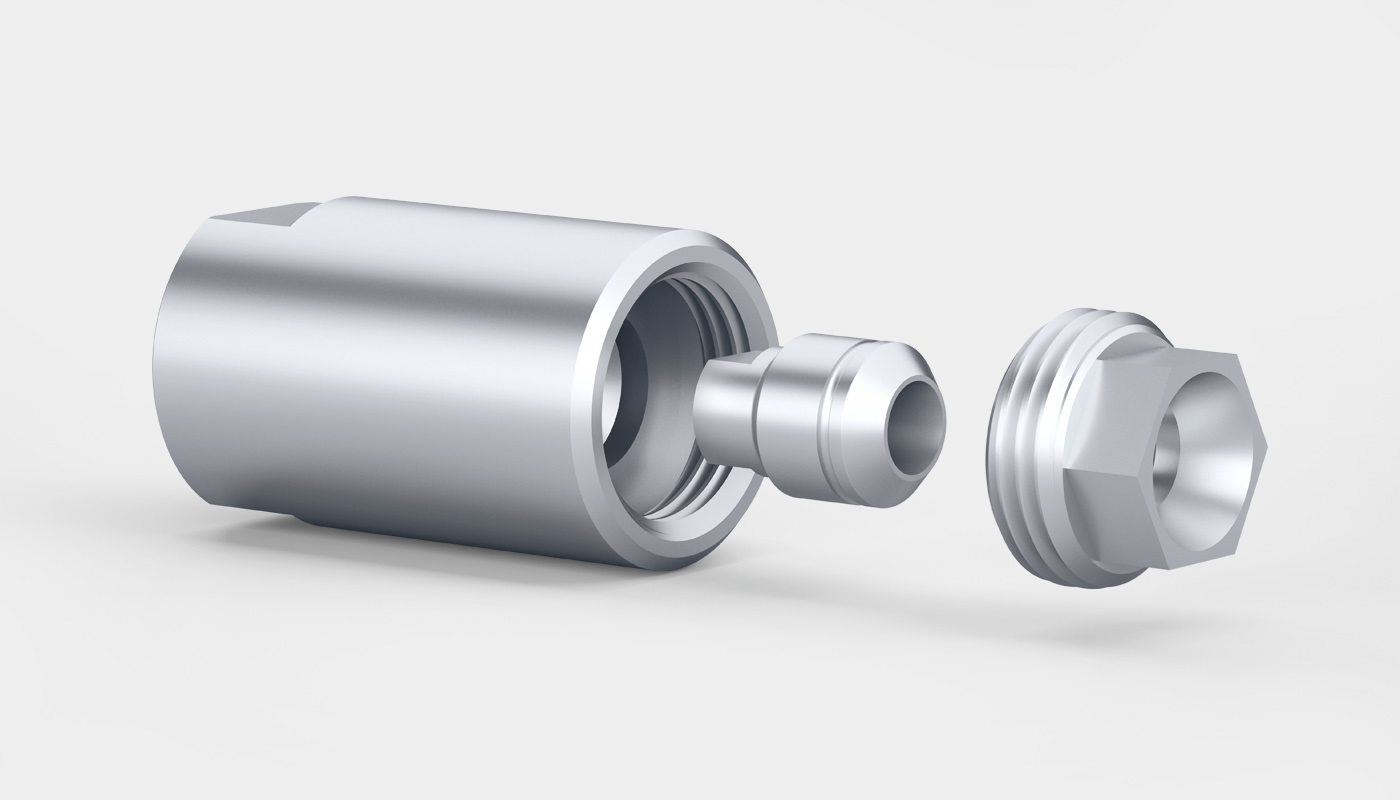

Der SCHMIDT EHS-Düsenhalter DH 600 schafft die passende Verbindung und ermöglichen einen schnellen Düsenwechsel. Ausgestattet mit Standard-Anschlussgewinde 3/8 x 24 UNF IG, Linksgewinde – weitere Anschlussgewinde auf Anfrage.
